贴片式电阻器电阻、电阻值与电阻器的概念

        衡量电阻阻碍电流流通能力大小的物理量叫做电阻值。电阻值的基本单位是欧[姆】(Ω)。对于导电物体阻碍电流流通的能力,可以用图2.3所示的电路来说明。当1A电流流过物体时,如果产生1V的电压降,这个物体的电阻值就定义为12;或者说,当1V的电压加在物体的两端时,如果产生1A电流,那么这个物体的电阻值就是1有时候觉得欧[姆]的单位太小，于是就用它的1000倍即1000欧[姆叫做千欧(k),用千欧(k0)的1000倍即1000千欧叫做兆欧(MQ)如果想要表达物体两端电压U、流过物体的电流1、物体本身的电阻值R三者之间的关系,

则可以用式(2.1)来表示

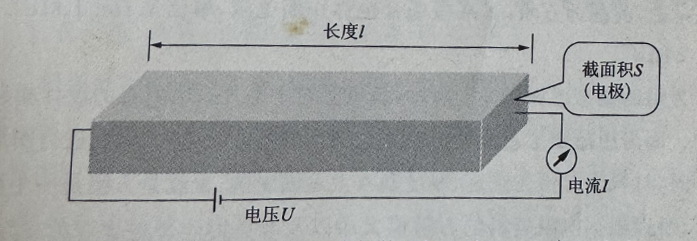

图2.3 导电物体的电阻值与其几何尺寸和电阻率的关系

>导体的电阻值

    对于一个具体的块状导电物体,其电阻值的大小也可以用式(2.2)进行计算

>方 阻
        当导体的厚度很小的情况下,例如形容导体薄膜的导电状况、状导体的导电状况或者物体的表面导电状态时,使用方阻比使用电阳率方便得多。方阻的概念是这样推导出来的,对于图2.3的导电物体而言,在导电截面为一个矩形的情况下,假设其宽度为W,厚度为t,则式(2.2)可以改写为

在长度与宽度相等的情况下,-w,上式则变为

该式表示,任何一种矩形截面的导电材料,如果保持其厚度不变,当它的长度L与它的宽度w相等时,它的电阻值都是一个固定的数值Rs,该数值与其面积的大小无关。这个固定的电阻值R叫做方电阻,或者方块电阻,简称为方阻,在某些场合也称作面电阻,单位是Ω/口、kΩ/口或者 MΩ/□。
        方阻的概念图如图2.4所示,

图2.4方阻的概念图(当材料与厚度固定时正方形的电阻值与面积无关)

该概念对于贴片式电阻器的设计相当重要。因为用厚膜工艺或者薄膜工艺制作的贴片式电阻器,在进行图形设计时,材料需要预先选定,厚度基本上是固定的,也就是方阻是一个固定值,所以根据电阻材料的方阻值大小以及准备制作出的电阻值,只要轻而易举地计算出需要设计制作出多少个相互连接的正方形就可以了

电阻、电阻器、电阻值的区别
        如前所述,物体阻碍电流流通,并且将电能转变为热能的物理性质叫做电阻(resistance)。衡量物体阻碍电流流通、并且将电能转变为热能能力大小的物理量叫做电阻值。集中电阻这种物理性质的电子元件叫做电阻器(resistor)。电阻器在电路中的符号为R;在电路中标识图形如图2.5(a)所示,在部分国外文献以及我国较早的文献的电路中也可以看到图2.5(b)的表示方法。

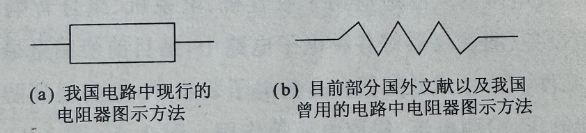

图2.5电阻器在电路中的图示方法

国内许多人把表示物质性质的电阻与衡量电阻阻碍电流能力的电阻值以及作为电子元件的电阻器混为一谈,统称为电阻。希望大家在遇到这种情况的时候,能够对于对方所说的电阻,究竟言为何物,有一个正确的判断。
